Beinkettenschlinge mit geschmiedeten offenen Haken (QOF)

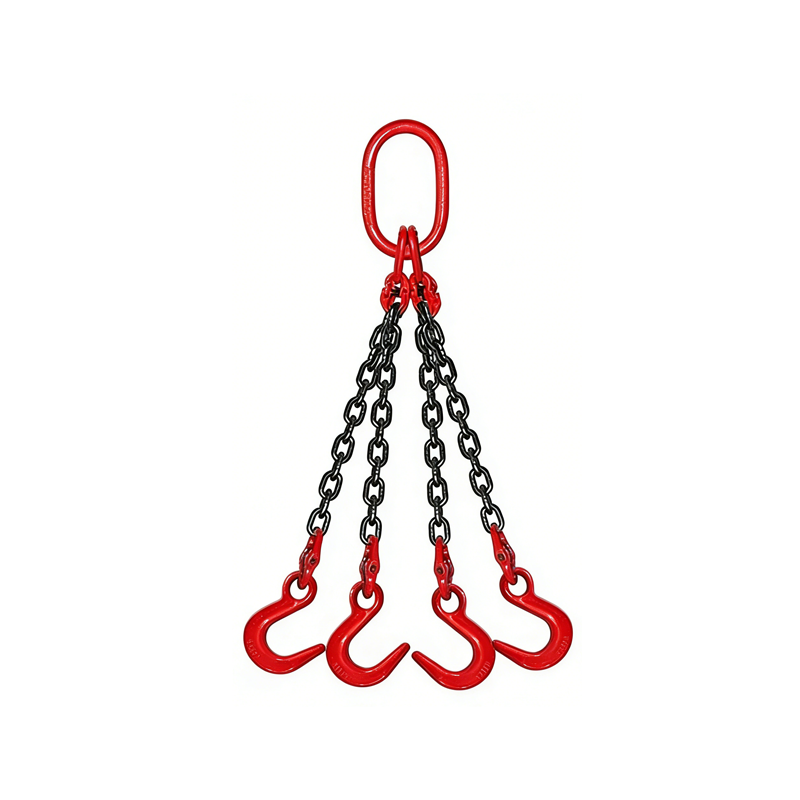

Diese Beinkettenschlinge mit geschmiedeten offenen Haken (QOF) verfügt über vier gleich lange Kettenstränge aus legiertem Stahl, die von einem gemeinsamen geschmiedeten Hauptring ausgehen und jeweils mit einem geschmiedeten offenen Gießereihaken der Güteklasse 80 ausgestattet sind – für maximale Lastverteilung und Stabilität zum Heben großer, schwerer Lasten oder Lasten mit mehreren Befestigungspunkten in schweren Fertigungs-, Offshore- und Bauanwendungen.

Die Vierbeinkonfiguration erhöht die effektiven Kontaktpunkte mit der Last erheblich, verbessert die Stabilität und verringert das Risiko, dass die Last während des Hebens kippt. Die Arbeitslastgrenze der Baugruppe wird durch den Anschlagwinkel bestimmt; Bei 0° vertikal beträgt die Nenntragfähigkeit das Vierfache der einsträngigen Tragfähigkeit. Die offenen Gießereihaken ermöglichen eine schnelle Befestigung in kontrollierten Umgebungen, in denen die Hakengeometrie ein unbeabsichtigtes Lösen verhindert.

Erhältlich mit Kettendurchmessern von 7 mm bis 22 mm, mit Schenkellängen von 1 bis 4 Metern in Standardkonfigurationen und kundenspezifischen Längen für spezielle Hebeanforderungen. Die Arbeitslastgrenzen reichen von 4,48 bis 65,2 Tonnen bei 0° vertikal und decken ein breites Spektrum schwerer Hebeaufgaben in der Industrie und im Versorgungsmaßstab ab, darunter Transformatorenaufzüge, Installation von Druckbehältern, Montage von Brückenträgern und Verlagerung schwerer Maschinen.

Alle vier Kettenstränge, der Hauptring und alle Hakenkomponenten sind einzeln geprüft und gemäß EN 818-4 und ASME B30.9 gekennzeichnet. Die komplette Baugruppe wird mit einem farbcodierten ID-Tag für die Belastungsbewertung, einem Prüfzertifikat und einer vollständigen Dokumentation zur Chargenrückverfolgbarkeit für Inspektionsprogramme vor Ort und zur Einhaltung gesetzlicher Vorschriften geliefert.
