Aluminiumhülsen für Drahtseile (Norm DIN 3093 / EN 13411-3)
Drahtseil-Aluminiumhülse

Aluminiumhülsen für Drahtseile (Norm DIN 3093 / EN 13411-3)

Hauptmerkmale:
Hergestellt gemäß der Norm EN 13411-3 / DIN 3093
Hergestellt aus hochwertiger Aluminiumlegierung
Verfügbare Größen: Nr. 1 bis Nr. 60
Präzise Innenmaße für sicheres Stauchen
Leicht und korrosionsbeständig
Geeignet für Einzel- oder Doppelösenanschlüsse
Kompatibel mit den meisten Drahtseilmaterialien

Anwendungen:
Diese Aluminiumhülsen werden häufig verwendet in:
Hebe- und Anschlagsysteme
Bauhebevorrichtungen
Marine- und Offshore-Festmacherkabel
Kräne und Winden
Allgemeine industrielle Drahtseilendverschlüsse

Die ovalen Aluminium-Aderendhülsen deutscher Bauart sind für die Bildung dauerhafter Ösenanschlüsse in Drahtseilbaugruppen konzipiert. Diese gemäß EN 13411-3 (DIN 3093) hergestellten Aderendhülsen bestehen aus einer hochwertigen Aluminiumlegierung, die der erforderlichen chemischen Zusammensetzung und mechanischen Leistung entspricht.

Die Aderendhülsen sind in den Größen Nr. 1 bis Nr. 60 erhältlich und bieten eine umfassende Auswahl an Optionen für Drahtseile mit unterschiedlichen Durchmessern. Jede Ferrule ist präzisionsgefertigt, um eine gleichmäßige Wandstärke zu gewährleisten und eine sichere und zuverlässige Stauchleistung zu gewährleisten.

Wenn diese Aluminiumhülsen mit geeigneten Presswerkzeugen zusammengedrückt werden, bilden sie eine solide mechanische Verbindung, die die Bruchfestigkeit des Seils aufrechterhält und ein Verrutschen verhindert. Das leichte Material bietet außerdem eine hervorragende Korrosions- und Verformungsbeständigkeit.

Kontaktieren Sie uns
VORHERIGE: Nahtlose Aluminium-Rundhülsen für den Drahtseilabschluss
NÄCHSTER: Kein nächster Artikel

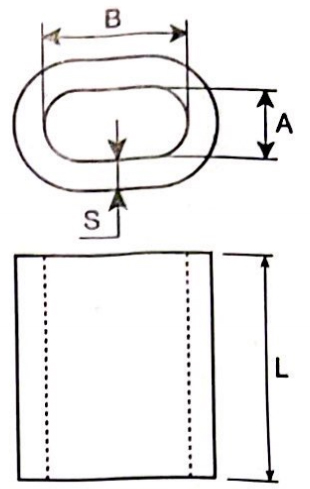

  • Teile-Nr. Aderendhülsencode (mm) Abmessung (mm) Gewicht (kg/100 Stück)

    GB6946-93

    L(mm)

    A B S L
    GMC140010 1 1.2 2.4 0.65 5 0.098 -
    GMC140015 1.5 1.7 3.4 0.75 6 0.176 -
    GMC140020 2 2.2 4.4 0.85 7 0.285 -
    GMC140025 2.5 2.7 5.4 1.05 9 0.439 -
    GMC140030 3 3.3 6.6 1.25 11 0.907 -
    GMC140035 3.5 3.8 7.6 1.5 13 1.18 -
    GMC140040 4 4.4 8.8 1.7 14 1.63 -
    GMC140045 4.5 4.9 9.8 1.9 16 2.39 -
    GMC140050 5 5.5 11 2.1 18 3.62 -
    GMC140060 6 6.6 13.2 2.5 21 5.87 25
    GMC140065 6.5 7.2 14.4 2.7 23 7.18 -
    GMC140070 7 7.8 15.6 2.9 25 9.83 30
    GMC140080 8 8.8 17.6 3.3 28 12.96 34
    GMC140090 9 9.9 19.8 3.7 32 18.94 38
    GMC140100 10 10.9 21.8 4.1 35 24.09 42
    GMC140110 11 12.1 24.2 4.5 39 35.35 47
    GMC140120 12 13.2 26.4 4.9 42 44.18 50
    GMC140130 13 14.2 28.4 5.4 46 59.86 55
    GMC140140 14 15.3 30.6 5.8 49 73.5 59
    GMC140160 16 17.5 35 6.7 56 111 67
    GMC140180 18 19.6 39.2 7.6 63 156 76
    GMC140200 20 21.7 43.4 8.4 70 217 84
    GMC140220 22 24.3 48.6 9.2 77 292 92
    GMC140240 24 26.4 52.8 10 84 376 101
    GMC140260 26 28.5 57 10.9 91 481 109
    GMC140280 28 31.0 62 11.7 98 603 118
    GMC140300 30 33.1 66.2 12.5 105 739 126
    GMC140320 32 35.2 70.4 13.4 112 897 134
    GMC140340 34 37.8 75.6 14.2 119 1077 143
    GMC140360 36 39.8 79.6 15 126 1275 152
    GMC140380 38 41.9 83.8 15.8 133 1503 160
    GMC140400 40 44 88 16.6 140 1734 168
    GMC140420 42 46.2 92.4 17.5 147 2024 -
    GMC140440 44 48.4 96.8 18.3 154 2314 184
    GMC140460 46 50.6 101.2 19.2 161 2662 -
    GMC140480 48 52.8 105.6 20 168 3010 200
    GMC140500 50 55 110 20.8 175 3412 -
    GMC140520 52 57.2 114.4 21.6 182 3813 216
    GMC140540 54 59.4 118.8 22.5 189 4293 -
    GMC140560 56 61.6 123.2 23.2 196 4772 232
    GMC140580 58 63.8 127.6 24.2 203 5326 -
    GMC140600 60 66 132 25 210 5880 248

    Teile-Nr. Ferrule-Code. A(mm) B(mm) S(mm) L(mm) Gewicht (kg/100 Stück)

    GB6946-93

    L(mm)

    SL990010 1 1.2 2.4 0.65 5 0.098
    SL990015 1.5 1.7 3.4 0.75 6 0.176
    SL990020 2 2.2 4.4 0.85 7 0.285
    SL990025 2.5 2.7 5.4 1.05 9 0.439
    SL990030 3 3.3 6.6 1.25 11 0.907
    SL990035 3.5 3.8 7.6 1.5 13 1.18
    SL990040 4 4.4 8.8 1.7 14 1.63
    SL990045 4.5 4.9 9.8 1.9 16 2.39
    SL990050 5 5.5 11.0 2.1 18 3.62
    SL990060 6 6.6 13.2 2.5 21 5.87 25
    SL990065 6.5 72 14.4 2.7 23 7.18
    SL990070 7 7.8 15.6 2.9 25 9.83 30
    SL990080 8 8.8 17.6 3.3 28 12.96 34
    SL990090 9 9.9 19.8 3.7 32 18.94 38
    SL990100 10 10.9 21.8 4.1 35 24.09 42
    SL990110 11 12.1 24.2 4.5 39 35.35 47
    SL990120 12 13.2 26.4 4.9 42 44.18 50
    SL990130 13 14.2 28.4 5.4 46 59.86 55
    SL990140 14 15.3 30.6 5.8 49 73.5 59
    SL990160 16 17.5 35.0 6.7 56 111 67
    SL990180 18 19.6 39.2 7.6 63 156 76
    SL990200 20 21.7 43.4 8.4 70 217 84
    SL990220 22 24.3 48.6 9.2 77 292 92
    SL990240 24 26.4 52.8 10.0 84 376 101
    SL990260 26 28.5 57.0 10.9 91 481 109
    SL9902B0 28 31.0 62.0 11.7 98 603 118
    SL990300 30 33.1 66.2 12.5 105 739 126
    SL990320 32 35.2 70.4 13.4 112 897 134
    SL990340 34 37.8 75.6 14.2 119 1077 143
    SL990360 36 39.8 79.6 15.0 126 1275 152
    SL990380 38 41.9 83.8 15.8 133 1503 160
    SL990400 40 44.0 88.0 16.6 140 1734 168
    SL990420 42 46.2 92.4 17.5 147 2024
    SL990440 44 48.4 96.8 18.3 154 2314 184
    SL990460 46 50.6 101.2 19.2 161 2662
    SL990480 48 52.8 105.6 20.0 168 3010 200
    SL990500 50 55.0 110.0 20.8 175 3412
    SL990520 52 57.2 114.4 21.6 182 3813 216
    SL990540 54 59.4 118.8 22.5 189 4293
    SL990560 56 61.6 123.2 23.3 196 4772 232
    SL990580 58 63.8 127.6 24.2 203 5326
    SL990600 60 66.0 132.0 25.0 210 5880 248
