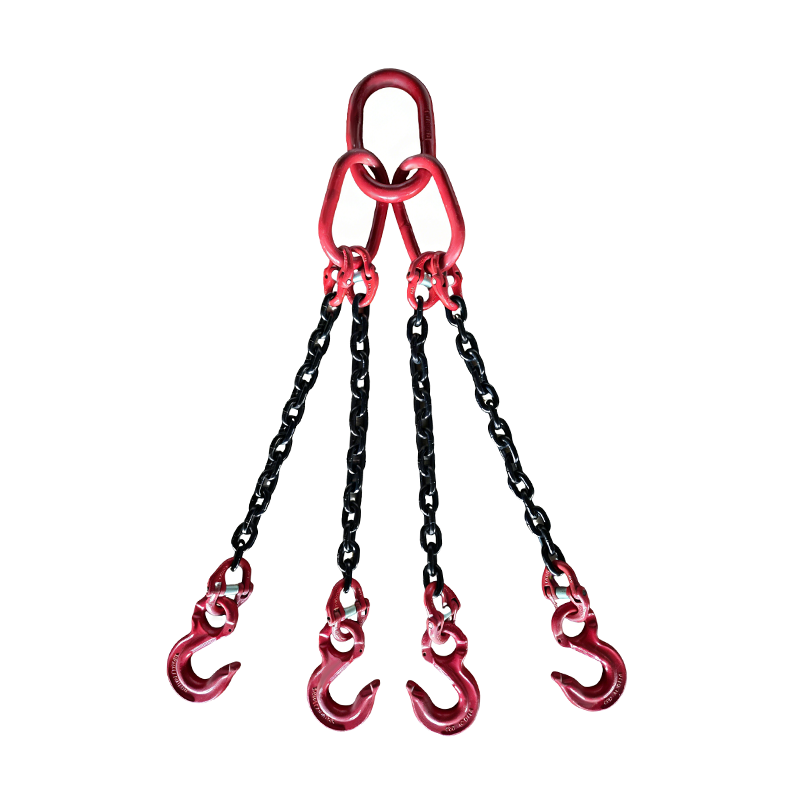

Beinkettenschlinge aus legiertem Stahl der Güteklasse 100 mit vier drehbaren Sicherheitshaken (QOG)

Diese Beinkette aus legiertem Stahl der Güteklasse 100 mit vier drehbaren Sicherheitshaken (QOG) stellt die leistungsstärkste Kategorie mehrsträngiger Kettengehänge dar. Sie kombiniert eine wärmebehandelte Kette aus legiertem Stahl der Güteklasse 100 mit einem großen geschmiedeten Hauptring und einem Doppelringverbinder am Kopf sowie einzeln drehbaren Sicherheitshaken an jedem der vier unteren Enden – und bietet maximale Nennkapazität, verwindungsfreien Betrieb und positive Lasthaltung für die anspruchsvollsten Hebeanwendungen über Kopf.

Ketten der Güteklasse 100 bieten im Vergleich zu gleichwertigen Ketten der Güteklasse 80 eine um 25 % höhere Arbeitslastgrenze pro Gewichtseinheit, wodurch die gleiche Nennkapazität mit einer leichteren Baugruppe erreicht werden kann – wodurch die Einrichtungszeit für die Aufhängung und die Ermüdung des Bedieners in Hochfrequenz- oder entfernten Hebeumgebungen reduziert werden. Der Doppelringverbinder an der Oberseite der Schlinge gewährleistet einen sicheren und zentrierten Kranhakeneingriff auch bei schweren Hauptringen mit großer Bohrung.

Jeder der vier unteren Sicherheitsschwenkhaken lässt sich unabhängig um 360° drehen und verhindert so eine kumulative Verdrehung eines Beins während der Lastdrehung, Kranfahrt oder Neupositionierung. Die Sicherheitsverriegelung an jedem Haken sorgt für eine positive Lasthaltung gemäß den Anforderungen der EN 1677-1. Es sind Standardbeinlängen von 1 bis 4 Metern erhältlich, mit kundenspezifischen Konfigurationen für spezielle Offshore-, Windenergie- und Schwerindustrieprojekte.

Erhältlich in Kettendurchmessern von 7 mm bis 22 mm mit Arbeitslastgrenzen von 5,6 bis 81,5 Tonnen bei 0° vertikal. Alle Komponenten werden einzeln prüfungsgeprüft und gemäß den Normen EN 818-4 und EN 1677 gekennzeichnet. Die gesamte Baugruppe ist nach ASME B30.9 zertifiziert und wird mit einem Volllasttestzertifikat, einem farbcodierten ID-Tag und Aufzeichnungen zur Materialrückverfolgbarkeit zur Einhaltung gesetzlicher Inspektionen geliefert.
