Verstehen von Drahtseilbeschlägen und ihrer Rolle in Rigging-Systemen

Drahtseilbeschläge sind die Hardwarekomponenten, die Drahtseilbaugruppen in einem breiten Spektrum struktureller und mechanischer Anwendungen verbinden, abschließen und spannen. Ohne korrekt spezifizierte und ordnungsgemäß installierte Beschläge wird selbst das hochwertigste Drahtseil eher zu einer Belastung als zu einem Vermögenswert. In Hebe-, Rigging-, Festmacher-, Aufhängungs- und Sicherheitssystemen tragen Beschläge die gesamte vom Seil auf den Ankerpunkt oder die Last übertragene Last – das bedeutet, dass jede Schwäche, unsachgemäße Installation oder ein Missverhältnis zwischen Beschlagkapazität und Drahtseilfestigkeit zu einem katastrophalen Versagen führen kann. Das Verständnis der verfügbaren Arten von Beschlägen, ihrer Wechselwirkung mit verschiedenen Stahlseilgrößen und der für ihre Verwendung geltenden Normen ist für Ingenieure, Monteure und Beschaffungsfachleute gleichermaßen grundlegendes Wissen.

Drahtseilbeschläge umfassen eine breite Familie von Hardware – unter anderem Kauschen, Drahtseilklemmen, Spannschlösser, Presshülsen, Keilhülsen und mechanische Aderendhülsen. Jeder Anschlusstyp ist für eine bestimmte Kombination aus Lastrichtung, Installationsumgebung, einfacher Montage vor Ort und erforderlicher Verbindungseffizienz konzipiert. Die Auswahl des falschen Verbindungstyps für eine Anwendung ist genauso gefährlich wie die Auswahl eines Seils mit unzureichender Drahtseilfestigkeit. Daher ist es wichtig, das gesamte System – Seil und Verbindungsstück zusammen – zu verstehen, bevor eine Spezifikationsentscheidung getroffen wird.

Gängige Arten von Drahtseilbeschlägen und ihre Anwendungen

Jede Kategorie von Drahtseilbefestigungen dient einem bestimmten funktionalen Zweck, und mehrere Arten werden routinemäßig in einer einzigen Rigging-Baugruppe kombiniert, um die erforderliche Abschluss-, Anpassungs- und Verbindungsgeometrie zu erreichen.

Fingerhüte

Fingerhüte are grooved metal inserts placed inside a wire rope eye loop to protect the rope from sharp-radius bending stress at the termination point. When a wire rope is looped around a shackle pin or anchor without a thimble, the rope bends at a tight radius under load, causing internal wire fatigue and accelerated wear. Thimbles distribute this bending force across a smooth, curved groove sized to match the rope diameter, significantly extending service life. Heavy-duty thimbles made from galvanized steel or stainless steel are standard for marine and construction applications, while solid thimbles offer greater resistance to deformation under shock loads.

Drahtseilklemmen

Drahtseilklemmen – auch Drahtseilklemmen oder U-Bolzenklemmen genannt – gehören zu den am häufigsten verwendeten mechanischen Drahtseilbeschlägen zum Formen von Ösen und Endverschlüssen im Feld. Ein Standardclip besteht aus einem U-Bolzen, einem Sattel und zwei Muttern. Der Sattel muss immer auf der aktiven (tragenden) Seite des Seils platziert werden, wobei sich der U-Bolzen über dem toten Ende befindet. Die weit verbreitete Regel „Satte niemals ein totes Pferd“ erinnert Ricker an diese kritische Installationsausrichtung: Das Umdrehen des Clips verringert die Verbindungseffizienz um bis zu 40 % und führt zu einer Quetschverformung an den lasttragenden Litzen. Die Anzahl der für einen sicheren Abschluss erforderlichen Clips hängt vom Seildurchmesser ab und ist in Normen wie ASME B30.9 festgelegt.

Spannschlösser

Spannschlösser are tensioning devices used to adjust the tension and length of wire rope assemblies after installation. They consist of a central body with opposing threaded end fittings — typically eye, jaw, or hook types — that draw together or separate as the body is rotated. In stage rigging, overhead structural systems, and suspension bridges, turnbuckles allow precise tensioning that compensates for thermal expansion, installation tolerances, and load-induced elongation. Working load limits for turnbuckles must match or exceed the wire rope strength of the assembly they are tensioning, and lock nuts or safety wires should always be applied to prevent unintended rotation under vibration.

Gestauchte und steckdosenlose Steckdosen

Bei gestauchten Muffen erfolgt der Abschluss durch mechanisches Zusammendrücken einer Metallhülse um das Seilende mithilfe hydraulischer Stauchgeräte. Dadurch entsteht eine dauerhafte, hocheffiziente Verbindung, die in der Regel 100 % der Nennbruchfestigkeit des Drahtseils erreicht. Dies macht gestauchte Anschlüsse zur bevorzugten Wahl für Aufzugssysteme, Offshore-Anlegestellen und Kranpendelleitungen, bei denen maximale Effizienz und eine saubere, flache Montage erforderlich sind. Im Gegensatz dazu können muffenlose oder mit Harz gegossene Muffen ohne spezielle Ausrüstung vor Ort installiert werden – das Seilende wird in der Muffe herausgefegt und mit einer Zink- oder Harzmasse gesichert. Gegossene Steckdosen erreichen ebenfalls einen Wirkungsgrad von nahezu 100 % und werden häufig beim Heben von Bergwerken und beim Heben schwerer Lasten eingesetzt, wo ein Austausch der Steckdosen vor Ort möglich sein muss.

Stahlseilgrößen und ihr Zusammenhang mit der Auswahl der Armatur

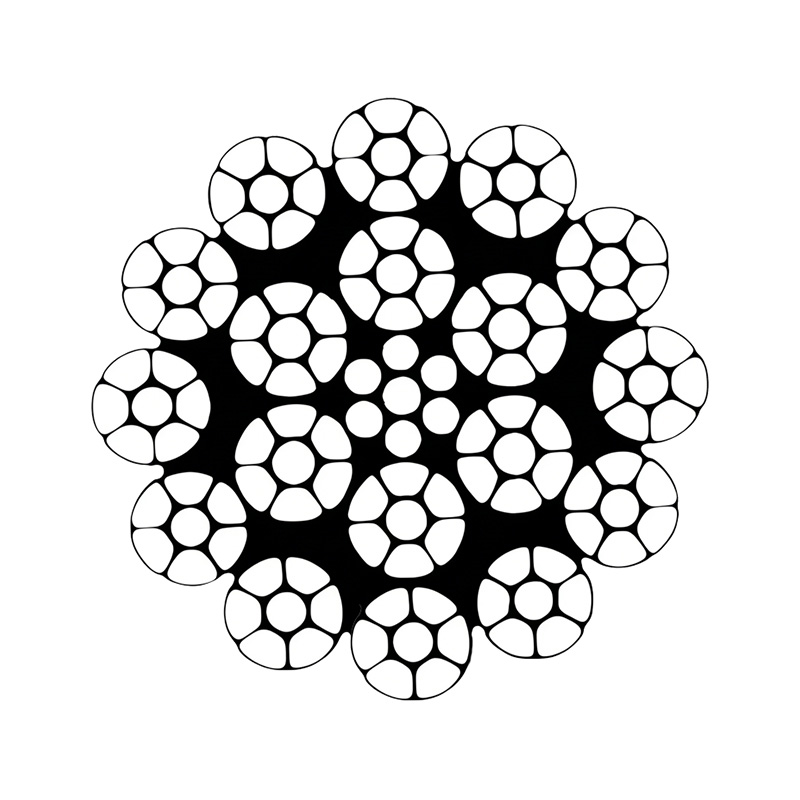

Stahlseilgrößen werden in erster Linie durch den Nenndurchmesser definiert, gemessen in Millimetern oder Zoll, und werden darüber hinaus durch die Konstruktion charakterisiert – die Anzahl der Litzen, Drähte pro Litze und Kerntyp. Zu den gängigen Konstruktionen gehören 6×19, 6×36 und 8×19, wobei die erste Zahl die Anzahl der Adern und die zweite die Drähte pro Ader angibt. Diese Konstruktionsvariablen wirken sich auf die Flexibilität, die Abriebfestigkeit und den minimalen Biegeradius aus, die alle Einfluss darauf haben, welche Fittings kompatibel sind und wie sie dimensioniert werden müssen.

Jeder Beschlagtyp wird in Größen hergestellt, die den spezifischen Seildurchmesserbereichen entsprechen. Die Verwendung einer für ein größeres Seil ausgelegten Armatur an einem kleineren Seil führt zu übermäßiger innerer Bewegung und Schlupf unter Last. Umgekehrt beschädigt das Einführen eines Seils in eine unterdimensionierte Armatur die Außendrähte während der Installation und beeinträchtigt die Verbindung. Die folgende Tabelle fasst gängige Stahlseilgrößen und Richtwerte für die Arbeitslast zusammen, um die vorläufige Auswahl der passenden Seile zu erleichtern:

Bei diesen Zahlen handelt es sich um Näherungswerte für verbesserte Pflugstahlseile (IPS) mit unabhängigen Drahtseilkernen (IWRC). Die tatsächliche Bruchfestigkeit variiert je nach Hersteller, Sorte und Konstruktion. Überprüfen Sie immer anhand der Lasttabellen des Herstellers, bevor Sie Armaturen für ein funktionierendes System spezifizieren.

Drahtseilfestigkeit und Verbindungseffizienz

Die Festigkeit eines Drahtseils wird als Mindestbruchkraft (MBF) oder Katalogbruchfestigkeit ausgedrückt, die die Zuglast darstellt, bei der das Seil unter Labortestbedingungen voraussichtlich versagen wird. In der Praxis beträgt die Arbeitslastgrenze (WLL), die für jedes Rigging-System gilt, einen Bruchteil dieser Zahl, dividiert durch einen Sicherheitsfaktor, der je nach Anwendung variiert. ASME B30.9 und ähnliche Normen schreiben Sicherheitsfaktoren vor, die typischerweise von 3,5:1 für Hebegurte im Standard-Hebebetrieb bis zu 5:1 oder höher für Personenbeförderungsanwendungen und Umgebungen mit dynamischer Stoßbelastung reichen.

Eine kritische, aber oft übersehene Variable ist die Verbindungseffizienz – der Prozentsatz der Katalogbruchfestigkeit des Seils, den eine bestimmte Endverbindungsmethode tatsächlich liefert. Verschiedene Armaturentypen erzielen unterschiedliche Wirkungsgrade, die bei der Lastberechnung berücksichtigt werden müssen:

• Gestauchte Fittings und eingegossene Muffen: 100 % Effizienz – am Endpunkt ist die volle Bruchfestigkeit des Katalogs erreichbar.
• Keilnüsse: 75–90 % Wirkungsgrad je nach Ausführung und Seilkonstruktion; Das Sackgassenende muss ordnungsgemäß gesichert sein, um ein Durchziehen zu verhindern.
• Drahtseilklemmen (korrekt montiert): 80 % Effizienz für Standard-U-Bolzen-Clip-Baugruppen, wenn die minimal erforderliche Anzahl von Clips mit dem richtigen Drehmoment verwendet wird.
• Von Hand gespleißte Augen: 90–95 % Effizienz für ordnungsgemäß ausgeführte Faser- und Drahtseilspleiße in geeigneten Seilkonstruktionen.

Diese Effizienzwerte bedeuten, dass ein 12-mm-Seil mit einer Katalogbruchfestigkeit von 93 kN, das mit Drahtseilklemmen befestigt ist, eine effektive Endfestigkeit von etwa 74,4 kN ergibt – eine Reduzierung, die berücksichtigt werden muss, wenn festgestellt wird, ob die Baugruppe die erforderliche Tragfähigkeit bei Anwendung des entsprechenden Sicherheitsfaktors erfüllt.

Industriestandards für Drahtseilbeschläge

Die Einhaltung anerkannter Standards ist bei professionellen Rigging- und Hebeanwendungen nicht optional – sie ist in den meisten Gerichtsbarkeiten eine gesetzliche und vertragliche Anforderung. Zu den wichtigsten Normen, die Drahtseilbeschläge und deren Anwendung regeln, gehört ASME B30.9 (Slings), die die Konstruktion, Herstellung, Prüfung und Verwendung von Drahtseilschlingen und deren Endbeschlägen in Nordamerika abdeckt. EN 13414 ist das europäische Äquivalent für Drahtseilschlingenbaugruppen und legt Anschlussmaße, Materialanforderungen und Prüfprotokolle für die Belastungsprüfung fest. OSHA 29 CFR 1926.251 schreibt spezifische Anforderungen für Rigging-Geräte im Bauwesen vor, einschließlich der Anzahl und Installationsausrichtung von Drahtseilklemmen basierend auf dem Seildurchmesser. Für Offshore- und Schifffahrtsanwendungen veröffentlichen Klassifizierungsgesellschaften wie DNV GL, Lloyd's Register und Bureau Veritas zusätzliche Anforderungen zu Korrosionsschutz, Materialzertifizierungen und regelmäßigen Inspektionsintervallen für Drahtseilbeschläge, die beim Festmachen, Schleppen und Heben verwendet werden.

Kriterien für Inspektion, Wartung und Austausch

Drahtseilbeschläge unterliegen im Laufe der Zeit Verschleiß, Korrosion, Ermüdung und Verformung, und kein Beschlag sollte ohne ein strukturiertes Inspektionsprogramm in Betrieb bleiben. Eine visuelle Inspektion vor jedem Gebrauch ist eine Grundvoraussetzung, es müssen jedoch auch regelmäßige detaillierte Inspektionen durch eine kompetente Person geplant werden, die auf der Häufigkeit der Anwendung und der Schwere der Umgebungsbedingungen basieren. Zu den wichtigsten Entsorgungskriterien für Drahtseilbeschläge gehören:

• Sichtbare Risse, Verformungen oder Dehnungen tragender Komponenten, einschließlich Schäkelbolzen, Hülsenkörper oder Spannschlosszylinder.
• Korrosionsfraß, der die Querschnittsfläche einer Armatur an jeder Stelle um mehr als 10 % ihrer ursprünglichen Abmessung verringert.
• Anzeichen von Schlupf an den Enden der Drahtseilklemmen, angezeigt durch Riefen oder Bewegungsspuren auf der Seiloberfläche neben dem Sattel.
• Fehlende, abisolierte oder zu wenig angezogene Muttern an Drahtseilklemmen – alle Muttern müssen nach der ersten Lastaufbringung und bei nachfolgenden Inspektionsintervallen erneut mit dem vorgeschriebenen Anzugsmoment angezogen werden.
• Jede Armatur, die einem bekannten Überlastungs- oder Stoßbelastungsereignis ausgesetzt war, sollte unabhängig vom sichtbaren optischen Zustand außer Betrieb genommen und einer Zerstörungsprüfung unterzogen oder entsorgt werden.

Die genaue Abstimmung der Drahtseilbeschläge auf die verwendeten Stahlseilgrößen, die Überprüfung, ob die effektive Drahtseilfestigkeit der Baugruppe alle Last- und Sicherheitsfaktoranforderungen erfüllt, und die Einhaltung der geltenden Normen sind die drei Säulen eines sicheren und zuverlässigen Rigging-Systemdesigns. Keine Komponente in dieser Kette ist wichtiger als eine andere – die Integrität der gesamten Baugruppe hängt gleichermaßen vom Seil, den Beschlägen und der Kompetenz der Installation ab.
