Anschlagketten aus legiertem Stahl: 80er und 100er Güteklasse

Was sind Anschlagketten aus legiertem Stahl?

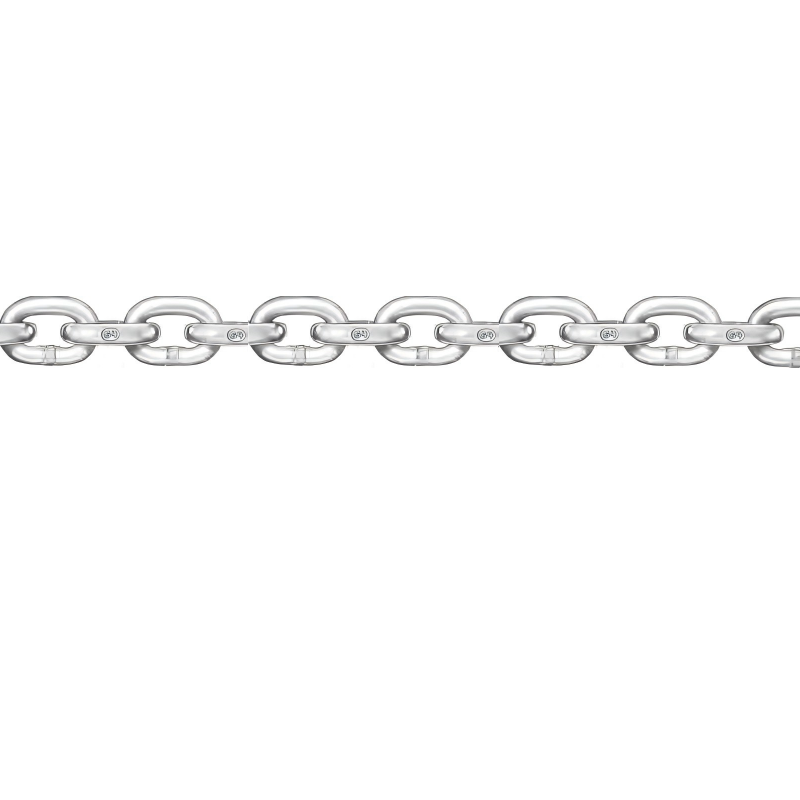

legierter Stahl Kettengehänge sind Schwerlast-Hebevorrichtungen für industrielle Anwendungen, die Festigkeit, Haltbarkeit und Zuverlässigkeit unter extremen Bedingungen erfordern. Jede Schlinge besteht aus miteinander verbundenen Kettengliedern aus hochfestem legiertem Stahl mit einem Aufhängeglied oben und Endbeschlägen – wie Haken, Ringen oder Haken – an den Arbeitsenden. Im Gegensatz zu synthetischen Alternativen dehnen sich Kettengehänge aus legiertem Stahl nicht, fransen nicht aus und zersetzen sich nicht, wenn sie scharfen Kanten, abrasiven Oberflächen oder erhöhten Temperaturen ausgesetzt werden, was sie zur Standardwahl für Gießereien, Stahlwerke, Baustellen und schwere Produktionsumgebungen macht.

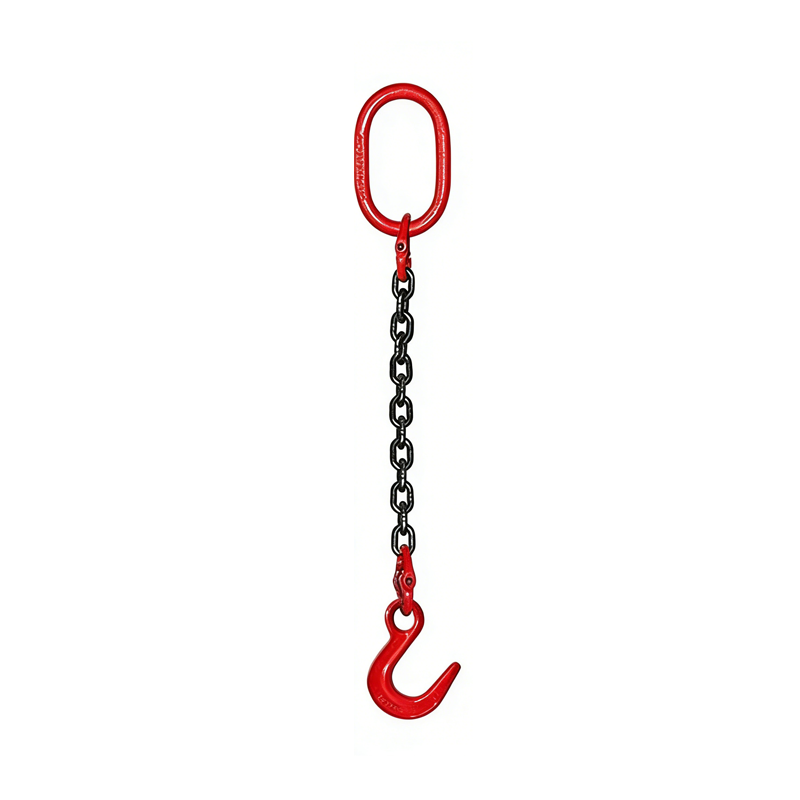

Anschlagketten sind in vier Hauptstrangkonfigurationen erhältlich: einsträngig, zweisträngig, dreisträngig und vier Pfoten . Jede Konfiguration verteilt die Last anders und wird basierend auf den Form-, Gewichts- und Gleichgewichtsanforderungen des zu hebenden Objekts ausgewählt. Eins Einbeinige Schlinge ist ideal für einfache vertikale Hebevorgänge, während mehrsträngige Hebegurte eine hervorragende Lastkontrolle bei asymmetrischen oder übergroßen Lasten bieten.

80. Klasse vs. 100. Klasse: Den grundlegenden Unterschied verstehen

Die Güteklasse einer Anschlagkette bezeichnet die Mindestbruchfestigkeit im Verhältnis zur Querschnittsfläche der Kette – eine höhere Güteklasse bedeutet höhere Festigkeit bei gleichem Durchmesser. Bei der Auswahl von Anschlagketten aus legiertem Stahl ist die Wahl zwischen der Güteklasse 80 und der Güteklasse 100 eine der kritischsten Entscheidungen, die sich direkt auf die Arbeitslastgrenzen, das Anschlaggewicht und die Kosteneffizienz auswirkt.

Anschlagketten der Güteklasse 80 sind seit langem der Industriestandard und werden weiterhin häufig für allgemeine schwere Hebearbeiten eingesetzt. Sie bieten hervorragende Festigkeit, eine nachgewiesene Erfolgsbilanz und eine breite Kompatibilität mit den meisten Rigging-Hardware. Anschlagketten der Güteklasse 100 bieten jedoch etwa 25 % höhere Arbeitslastgrenzen bei gleichem Kettendurchmesser – das heißt, Sie können schwerere Lasten mit einer leichteren, handlicheren Anschlaggruppe heben. Dies ist besonders wertvoll bei Einsätzen, bei denen die Ermüdung des Monteurs, die Rüstgeschwindigkeit und die Krankapazität Schlüsselfaktoren sind. Beide Klassen erfüllen die Standards EN 818-4, ASME B30.9 und GB/T 10051 und gewährleisten so eine vollständige Rückverfolgbarkeit und Frachtzertifizierung.

Heben bei hohen Temperaturen: Warum Kettenschlingen großartig sind

Einer der hervorstechendsten Vorteile von Anschlagketten aus legiertem Stahl gegenüber synthetischen oder Stahlseilalternativen ist ihre außergewöhnliche Leistung als Hochtemperatur-Hebeschlingen. Nylon- und Polyesterschlingen können bereits bei Temperaturen ab 80 °C ihre strukturelle Integrität verlieren, während Drahtseilschlingen anfällig für hitzebedingte Ermüdung und Kernverschlechterung sind. Kettengehänge aus legiertem Stahl hingegen sind für den Dauereinsatz bei Temperaturen bis zu 400 °C mit entsprechender Reduzierung der Arbeitslastgrenze ausgelegt.

Gemäß den ASME B30.9-Richtlinien sollte die Arbeitslastgrenze einer Anschlagkette beim Einsatz in Umgebungen mit hohen Temperaturen reduziert werden. Als allgemeine Branchenrichtlinie gelten folgende Ermäßigungen:

• Bis 200 °C: Keine Reduzierung der WLL erforderlich
• 200 °C bis 300 °C: WLL um 10 % reduzieren
• 300 °C bis 400 °C: WLL um 25 % reduzieren
• Über 400 °C: Die Schlinge muss vor der weiteren Verwendung außer Betrieb genommen und erneut zertifiziert werden

Dies macht Kettenschlingen aus legiertem Stahl zur einzigen praktischen Option für die Handhabung heißer Knüppel in Stahlwerken, für den Transport geschmolzener Formen in Gießereien und für das Heben von Öfen in der Keramik- oder Glasherstellung. Es ist wichtig, die Hebegurte abkühlen zu lassen, bevor man sie nach dem Gebrauch überprüft, da die Hitzeeinwirkung kumulativ ist – jeder Hochtemperaturzyklus wirkt sich allmählich auf die langfristige Belastbarkeit aus.

Letztes Zubehör und Konfigurationsmöglichkeiten

Die Vielseitigkeit von Anschlagketten aus legiertem Stahl wird durch die Vielfalt des verfügbaren Zubehörs noch erweitert. Die Auswahl des richtigen Anbaugeräts ist ebenso wichtig wie die Auswahl der richtigen Sorte und Anzahl der Beine, da ungeeignete Anbaugeräte die Sicherheit und Kontrolle der Last gefährden können.

Gängige Arten von Endbeschlägen

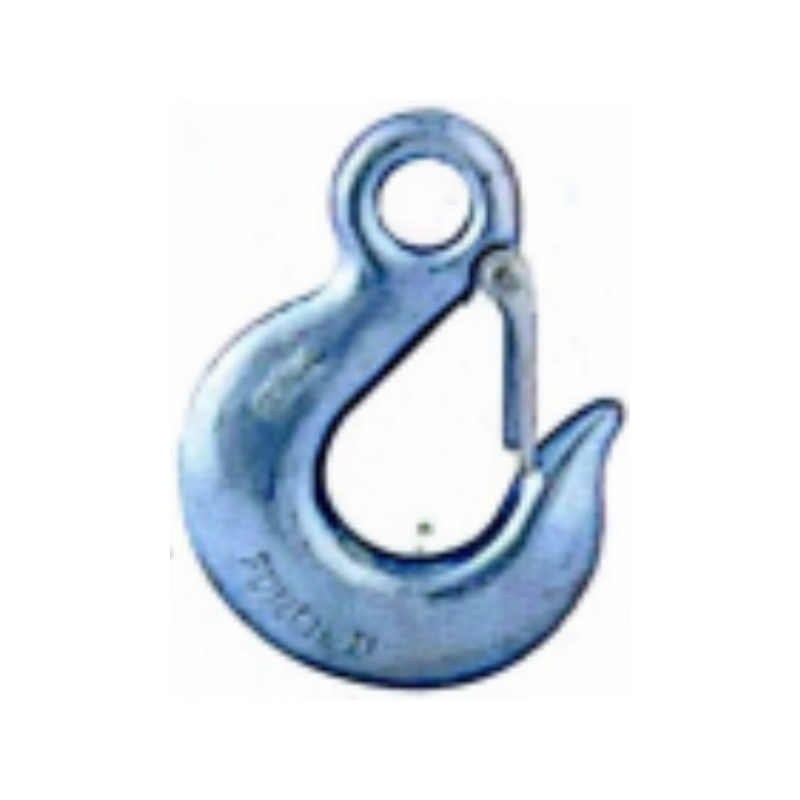

• Sling-Haken (Gleithaken): Große, in der Regel selbstsichernde Halshaken, die für allgemeines Heben über Kopf verwendet werden. Geeignet für die meisten Standardanwendungen.
• Selbstsichernder Haken: Dreht sich in der Mitte und verriegelt sich automatisch unter Lastdruck, wodurch ein versehentliches Lösen beim Heben verhindert wird. Unverzichtbar für dynamische oder stark vibrierende Umgebungen.
• Wurfhaken: Verfügt über eine besonders große Halsöffnung, die für die Aufnahme sperriger Lastbefestigungspunkte ausgelegt ist, die üblicherweise in Gießereien und beim Umgang mit geschmolzenem Metall verwendet werden.
• Haltehaken: Es verfügt über eine schmale Kehle, die direkt zwischen die Kettenglieder geklemmt wird, wodurch die Arbeitslänge der Schlinge verkürzt werden kann, ohne dass die Nennkapazität verringert wird.
• Längliches Hauptglied: Der obere Ring, der alle Beine mit dem Kranhaken oder Hebezeug verbindet. Muss der korrekten Traglast für die gesamte Baugruppe entsprechen.

Bei mehrsträngigen Hebegurten hat der Winkel der Schenkel einen erheblichen Einfluss auf die effektive Arbeitslastgrenze. Wenn der Winkel zwischen den Beinen über 60° hinausgeht, nimmt die Spannung in jedem Bein deutlich zu. Beziehen Sie sich immer auf die Tabelle mit den Lastwinkelfaktoren, die den zertifizierten Anschlagketten der Güteklasse 80 oder 100 beiliegt, um die richtige Tragfähigkeit für Ihre Hebegeometrie zu ermitteln.

Zertifizierungsstandards: EN 818-4, ASME B30.9 und GB/T 10051

Zertifizierte Kettengehänge aus legiertem Stahl werden gemäß international anerkannten Standards für Materialeigenschaften, Prüflasttests, Kennzeichnung und Rückverfolgbarkeit hergestellt und getestet. Für Compliance- und Versicherungszwecke ist es wichtig zu wissen, welcher Standard für Ihre Region oder Ihren Exportmarkt gilt.

• EN 818-4: Der europäische Standard für kurzgliedrige Anschlagketten für allgemeine Hebezwecke. Deckt aktuelle Klassen, Montagetests, Kennzeichnungsanforderungen und Sicherheitsfaktoren ab. Obligatorisch für Tragegurte mit CE-Kennzeichnung, die auf EU-Märkten verkauft werden.
• ASME B30.9: Der amerikanische Standard regelt die Konstruktion, Befestigung, Verwendung, Inspektion und Wartung von Anschlagmitteln – einschließlich Anschlagketten aus legiertem Stahl. In nordamerikanischen Industriebetrieben weit verbreitet.
• GB/T 10051: Chinas nationaler Standard für Hebekettengehänge, der Rund- und Kurzgliederketten umfasst. Obligatorisch für Hebegurte, die bei Hebevorgängen verwendet werden und nach chinesischen Vorschriften zertifiziert sind.

Jede kompatible Schlinge ist mit einem haltbaren Typenschild oder Etikett versehen, auf dem der Schlingentyp, die Seriennummer, die Kettengröße, die Klasse, die Arbeitslastgrenze und Herstellerangaben aufgeführt sind. Diese vollständige Rückverfolgbarkeit ermöglicht es Bedienern und Sicherheitsmanagern, für jede einzelne Schlinge in ihrem Bestand genaue Inspektions- und Entnahmeaufzeichnungen zu führen – eine Anforderung der OSHA-Vorschriften und gleichwertiger internationaler Arbeitssicherheitsvorschriften.

Inspektions-, Wartungs- und Stilllegungskriterien

Eine regelmäßige Inspektion ist bei jedem Hebevorgang unabdingbar. Kettengehänge aus legiertem Stahl müssen vor jedem Gebrauch überprüft und einer gründlichen regelmäßigen Inspektion in Abständen unterzogen werden, die von der Häufigkeit der Verwendung, der Schwere der Anwendung und den geltenden Vorschriften abhängen. Zu den wichtigsten Indikatoren dafür, dass eine Schlinge außer Betrieb genommen werden sollte, gehören:

• Der Verschleiß der Kettenglieder überschreitet die vom Hersteller angegebene minimal zulässige Dicke
• Risse, Rillen oder Verformungen in einem Glied, Aufhängeglied oder Endbeschlag
• Dehnung einzelner Glieder um mehr als 3 % der ursprünglichen Länge
• Beschädigte, unleserliche oder fehlende Kennzeichnungsschilder
• Eine thermische Verfärbung weist auf eine Exposition über 400 °C ohne anschließende Rezertifizierung hin
• Chemische Korrosion, Korrosion oder jegliche Oberflächenbeschädigung, die die Integrität der Verbindung beeinträchtigt

Auch die richtige Lagerung verlängert die Lebensdauer des Tragetuchs. Lagern Sie Kettengehänge aus legiertem Stahl an dafür vorgesehenen Haken oder Gestellen – niemals auf dem Boden, wo sie Feuchtigkeit, Chemikalien oder Fahrzeugverkehr ausgesetzt sind. Lassen Sie die Schlingen nach dem Einsatz in Umgebungen mit hohen Temperaturen vollständig abkühlen, bevor Sie sie aufrollen und lagern. Kettenglieder regelmäßig mit einem leichten Maschinenöl schmieren, um Oberflächenkorrosion zu verhindern, insbesondere bei Anwendungen im Freien oder bei hoher Luftfeuchtigkeit.

Wählen Sie die richtige Anschlagkette für Ihre Anwendung

Die Auswahl der richtigen Anschlagkette aus legiertem Stahl erfordert die Bewertung mehrerer voneinander abhängiger Faktoren. Nutzen Sie die folgende Checkliste als praktischen Ausgangspunkt, bevor Sie eine Bestellung aufgeben oder eine Auszahlung veranlassen:

• Ladungsgewicht und Schwerpunkt: Ermitteln Sie die maximale Belastung und stellen Sie sicher, dass die Tragfähigkeit des Hebegurts – unter Berücksichtigung des Beinwinkels – diese mit einem angemessenen Sicherheitsabstand überschreitet.
• Betriebstemperatur: Wenn es sich bei der Anwendung um heiße Materialien oder Umgebungen mit Temperaturen über 200 °C handelt, ist eine Hochtemperatur-Hebegurtkonfiguration mit einer Legierungskette der Güteklasse 80 oder 100 erforderlich. Wenden Sie die richtige Tragfähigkeitsreduzierung an.
• Beinkonfiguration: Einbeinig für ausgewogenes vertikales Heben; Zwei-, drei- oder viersträngige Anschlagmittel für breite, unregelmäßige Lasten oder Lasten mit mehreren Zubehörteilen.
• Endbeschlagtyp: Passen Sie die Art des Hakens oder Rings an die Geometrie des Ladungssicherungspunkts und die Gefahr eines unbeabsichtigten Lösens an.
• Compliance-Standard: Bestätigen Sie, welcher Standard – EN 818-4, ASME B30.9 oder GB/T 10051 – für Ihren Markt oder Ihr regulatorisches Umfeld erforderlich ist.
• Kettendurchmesser und -länge: Stellen Sie sicher, dass die Abmessungen der Schlinge der Geometrie Ihrer Takelage entsprechen, ohne übermäßiges Spiel oder übermäßige Spannung an einem Bein.

Im Zweifelsfall wenden Sie sich an einen zertifizierten Rigging-Ingenieur oder an das technische Team des Hebegurtherstellers. Die Folgen einer zu kleinen oder falsch spezifizierten Anschlagkette sind gravierend – die richtige Auswahl ist ebenso wichtig wie die richtige Verwendung. Kettengehänge aus legiertem Stahl der Güteklasse 80 und Güteklasse 100 stellen die zuverlässigsten Werkzeuge der Branche für anspruchsvolle Hebevorgänge dar und liefern mit den richtigen Spezifikationen, Inspektionsdisziplin und Betriebspraxis sichere, wiederholbare Leistung über Tausende von Hebezyklen.
